產品說明
產品名稱：充電樁用熔斷體
產品型號：DNT2-R1J
額定電壓：1000 V dc
額定電流：250~800 A
額定分?jǐn)嗄芰Γ?0 kA
分?jǐn)喾秶笆褂妙悇e：aR
產品尺碼：2
安裝形式：接觸片式（平板型）
產品重量：910 g（±3% ）
安裝要求：M10（21±1 N.m）
時間常數：10~15 ms
認證標志：CCC、TUV、CE、
參考標準
IEC 60269-4
GB/T 13539.4
| 產品型號 | 額定電流In | I2t（A2S）弧前 | I2t（A2S）熔斷 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNT2-R1J-250A/1000V dc | 250 | 11000 | 52000 | 24 | 44 | 80 |
| DNT2-R1J-315A/1000V dc | 315 | 20000 | 94000 | 29 | 52 | 96 |
| DNT2-R1J-350A/1000V dc | 350 | 26000 | 122000 | 31 | 56 | 104 |
| DNT2-R1J-400A/1000V dc | 400 | 37000 | 174000 | 34 | 61 | 113 |
| DNT2-R1J-450A/1000V dc | 450 | 53000 | 248000 | 36 | 66 | 122 |
| DNT2-R1J-500A/1000V dc | 500 | 70000 | 328000 | 39 | 70 | 130 |
| DNT2-R1J-550A/1000V dc | 550 | 90000 | 422000 | 41 | 74 | 137 |
| DNT2-R1J-630A/1000V dc | 630 | 128000 | 600000 | 46 | 83 | 152 |
| DNT2-R1J-710A/1000V dc | 710 | 164000 | 693000 | 48 | 87 | 161 |
| DNT2-R1J-800A/1000V dc | 800 | 269000 | 1260000 | 54 | 97 | 178 |
適用條件
-充電樁系統
產品優勢
-易于安裝和替換。
-占比空間小，適用范圍廣。
-快速熔斷，為電路提供保護。

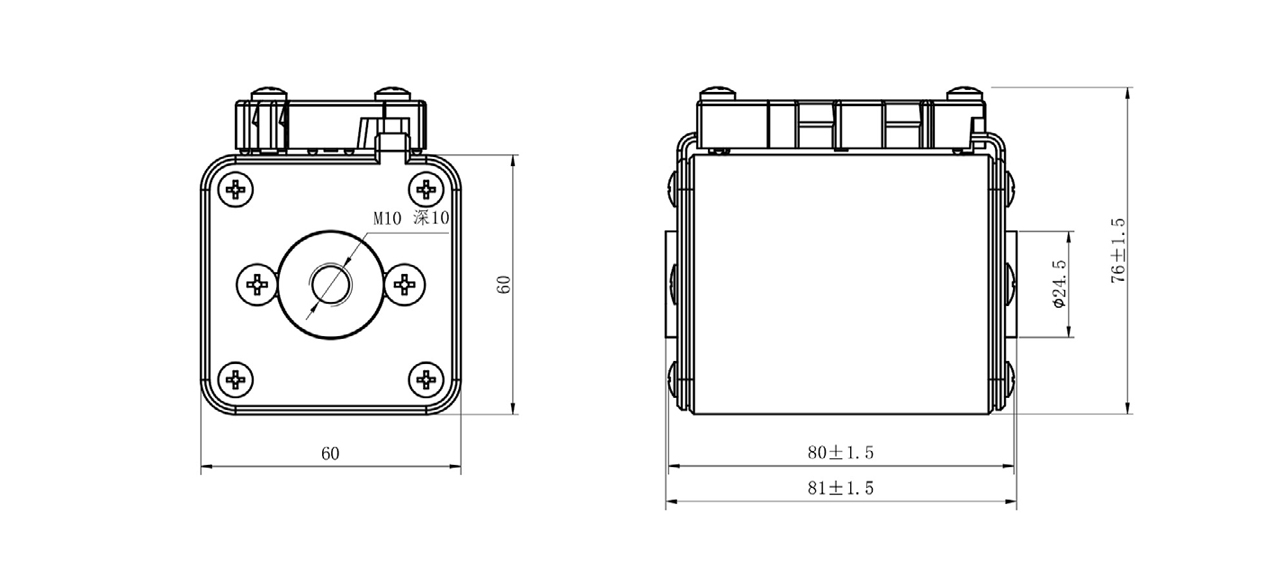

尺寸圖
外形尺寸
安裝說明
1.安裝時，螺柱旋入的尺寸不超過 10mm( 建議 9mm)；
2.擰緊螺母時，保持螺柱不能旋轉；
3.建議使用螺柱安裝，螺柱擰入時無推薦力矩，以旋入低于螺紋深度 1MM 為準。
4.螺母擰緊力矩 21±1N.m

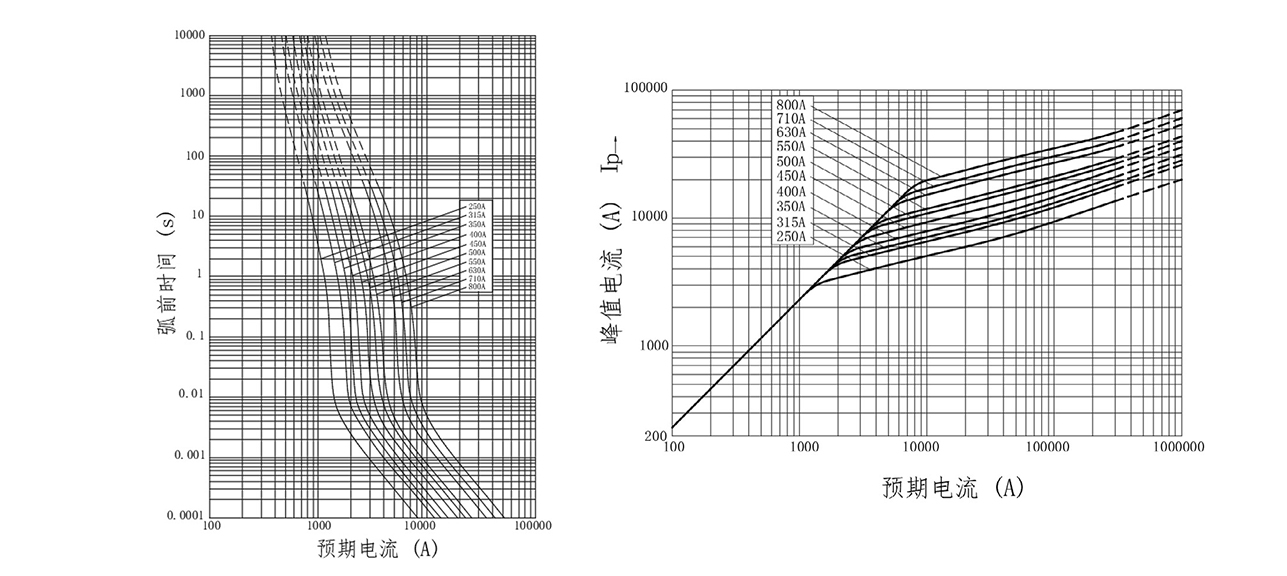

特性曲線
