產品說明

產品名稱:充電樁用熔斷體
產品型號:DNS38-M1L
額定電壓:800 V dc
額定電流:125~400 A
額定分斷能力:50 kA
分斷范圍及使用類別:aR
產品尺碼:?38
安裝形式:螺栓連接型
產品重量:252 g(±3% )
安裝要求:M10(21±1 N.m)
時間常數:10~15 ms
認證標志:CCC、TUV、CE
參考標準
IEC 60269-4
GB/T 13539.4
| 產品型號 | 額定電流In  | I2t(A2S)弧前  | I2t(A2S)熔斷  | 0.5In 功率  | 0.8In 功率  | 1.0In 功率  |
|    DNS38-M1L-125A/800V dc    | 125 | 2100 | 6800 | 4.5 | 15 | 28 |
|    DNS38-M1L-150A/800V dc    | 150 | 3110 | 9900 | 5 | 17 | 32 |
|    DNS38-M1L-175A/800V dc    | 175 | 4350 | 15900 | 6 | 20 | 36 |
|    DNS38-M1L-200A/800V dc    | 200 | 6100 | 20500 | 7 | 23 | 42 |
|    DNS38-M1L-225A/800V dc    | 225 | 8500 | 29500 | 7.2 | 24 | 44 |
|    DNS38-M1L-250A/800V dc    | 250 | 11900 | 39900 | 7.5 | 26 | 47 |
|    DNS38-M1L-315A/800V dc    | 315 | 17500 | 58800 | 10 | 31 | 58 |
|    DNS38-M1L-350A/800V dc    | 350 | 23700 | 86500 | 11 | 35 | 64 |
|    DNS38-M1L-400A/800V dc    | 400 | 32000 | 10500 | 14 | 42 | 77 |
適用條件

-充電樁系統
產品優勢

-易于安裝和替換。
-占比空間小,適用范圍廣。
-快速熔斷,為電路提供保護。

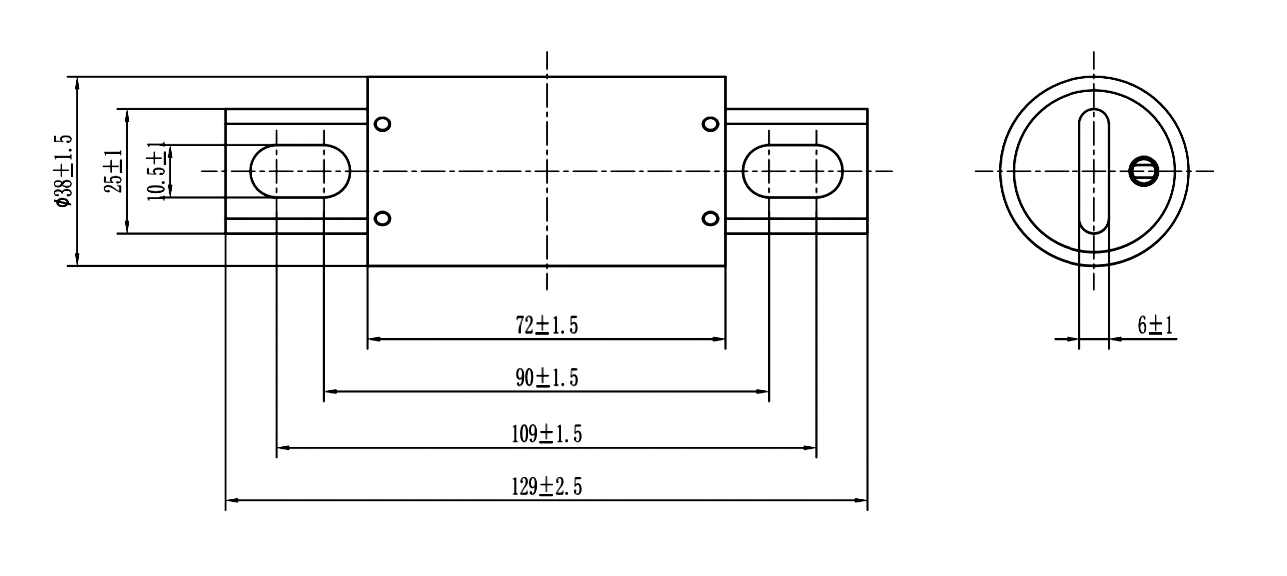

尺寸圖

外形尺寸

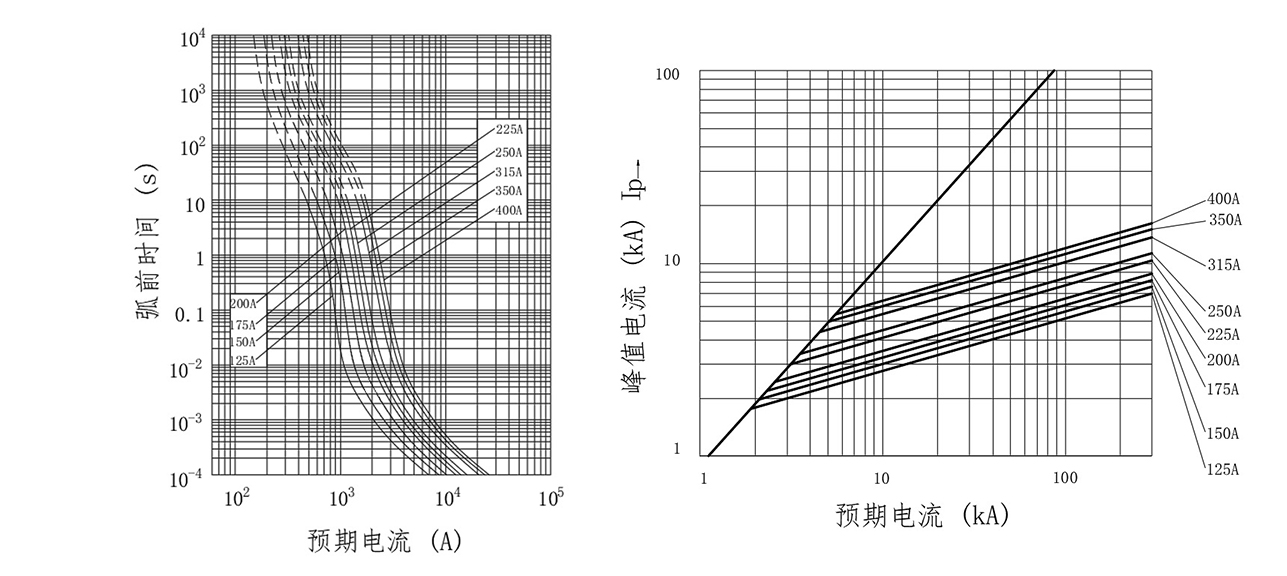

特性曲線

文件下載
