產品說明
訂貨號 DN52005
通用 母線支架
3 極，模塊化安裝
適用母線
12、15、20、25、30 × 5
外形尺寸
寬 × 高 × 深（mm）：20.5 × 215 × 50.5
| 主要技術參數 | |
產品應用 | 固定母線 |
適用系統 | 60mm |
訂貨號 | DN52005 |
產品系列 | MXJ-300 |
產品類型 | 母線支架 |
極數 | 3P |
額定工作電壓Ue | AC 690V |
額定絕緣電壓Ui | 1000V |
額定沖擊耐壓Uimp | 8kV |
額定持續電流Inc | 500A |
額定短時耐流Icw | 30kA/1s |
符合標準 | GB/T7251.1 IEC61439-1 |
認證許可 | TUV 文件：CH 50453055 CCC 認證：無需強制認證 |
注：以上數據僅供參考，具體參數請咨詢工程師。 | |
適用條件
適用于60mm間距的封閉式母線系統中
12、15、20、25、30 × 5 標準銅母線
附件
DN53573
末端蓋
適用母線支架 DN52495、DN52002、DN52500、DN52005、DN52484、DN52009、DN52508
產品優勢
安裝便捷：模塊化設計，支持快速安裝和拆卸。
靈活適應：適配多種規格，適用多種安裝場景。
優質材料：選用優質PA6材料，延長使用壽命。
可持續性：材料環保無毒，符合RoHS標準。

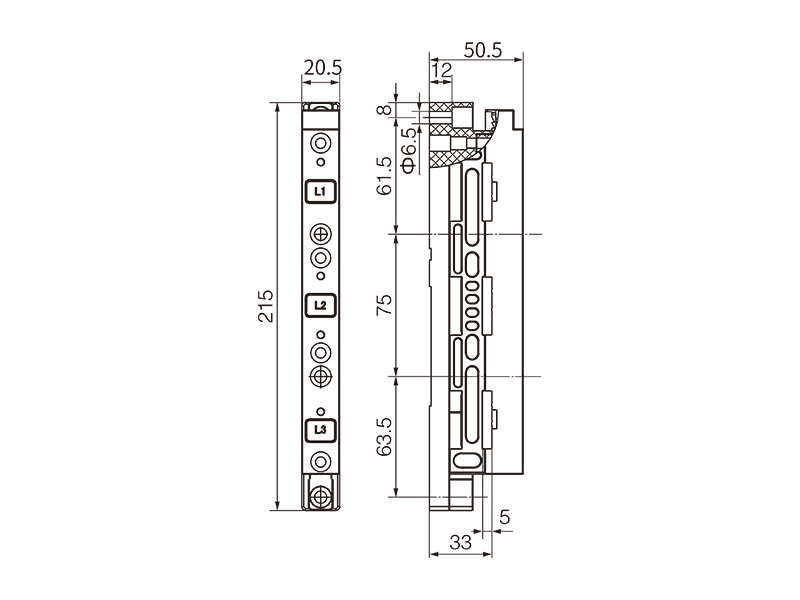

尺寸圖
文件下載
三維模型圖 文件類型：step 文件大小：1.15MB 更新時間：2023/04 | 下載 |
