產品說明

訂貨號 DN55357
45×260 雙支架
3 極,帶連接端子不帶電纜 (適配 4mm2電纜)
適用母線
12、15、20、25、30×5、10 標準銅母線和異形銅母線
外形尺寸
寬 × 高 × 深(mm):45 × 260 × 64
| 主要技術參數 | |
  產品應用  | 斷路器安裝 |
適用系統  | 60mm |
訂貨號  | DN55357 |
產品系列  | ZJQ-25 |
產品類型  | 微型斷路器轉接器 |
極數  | 3P |
| 額定工作電壓Ue | AC 690V |
額定絕緣電壓Ui  | 800V |
額定沖擊耐壓Uimp  | 6kV |
額定工作電流Ie  | 25A |
符合標準  | IEC 61439-1、GB/T 7251.1  |
  認證許可  | TUV 文件:CH 50453055 CCC 認證:無需強制認證  |
  注:以上數據僅供參考,具體參數請咨詢工程師。  | |
適用條件

適用于60mm間距的封閉式母線系統中
12、15、20、25、30×5、10 標準銅母線和異形銅母線
斷路器承載轉接器的短路保護,適配斷路器:
GV2系列+LC1系列、MS116系列+AX系列、3RV系列+3TF系列
產品優勢

可靠與安全:短路和過載保護,確保安全可靠。
模塊化設計:模塊化安裝快速,布局整潔美觀。
可視化操作:分、合閘可視化,支持掛鎖保護。
多功能集成:集成電能測量,可遠程輸出功能
檢修與維護:電路容量靈活調整,降低維護難度。

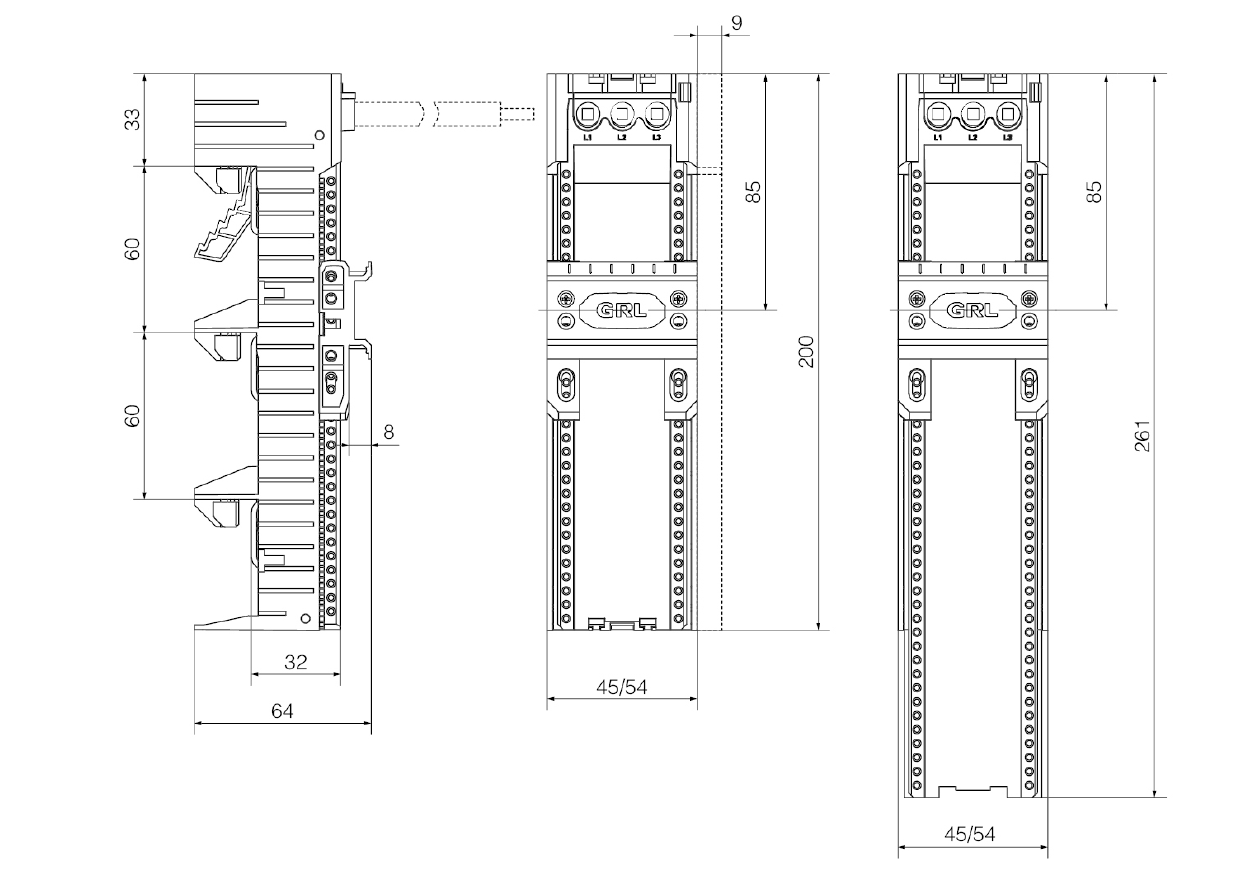

尺寸圖
