產品說明
DN55009轉接器 630A 三極 上至系統
塑殼尺寸
44×194×M6
44×215×M5
塑殼示例
天正 TGM1E-630/3( 小 )
寬×高×深 mm
141.6×325×82.5
| 主要技術參數 | |
產品應用 | 斷路器安裝 |
適用系統 | 60mm |
訂貨號 | DN55009 |
產品系列 | ZJQ-630 |
產品類型 | 轉接器 |
極數 | 3P |
| 額定工作電壓Ue | 690V |
額定絕緣電壓Ui | 1000V |
額定沖擊耐壓Uimp | 6kV |
額定工作電流Ie | 630A |
符合標準 | IEC 61439-1、GB/T 7251.1 |
認證許可 | TUV｜CH 50453055 |
注：以上數據僅供參考，具體參數請咨詢工程師。 | |
適用條件
適用于60mm母線系統中
15、20、25、30×10 標準銅母線和異形銅母線
塑殼尺寸
44×194×M6
44×215×M5
塑殼要求
固定式板前
連接系統
上端至系統
適配斷路器
天正 TGM1E-630/3( 小 )
德力西 CDM6Ei-630/3( 小 )
附件
軟連接 DN28003 3條
產品優勢
可靠與安全：短路和過載保護，確保安全可靠。
模塊化設計：模塊化安裝快速，布局整潔美觀。
可視化操作：分、合閘可視化，支持掛鎖保護。
多功能集成：集成電能測量，可遠程輸出功能
檢修與維護：電路容量靈活調整，降低維護難度。

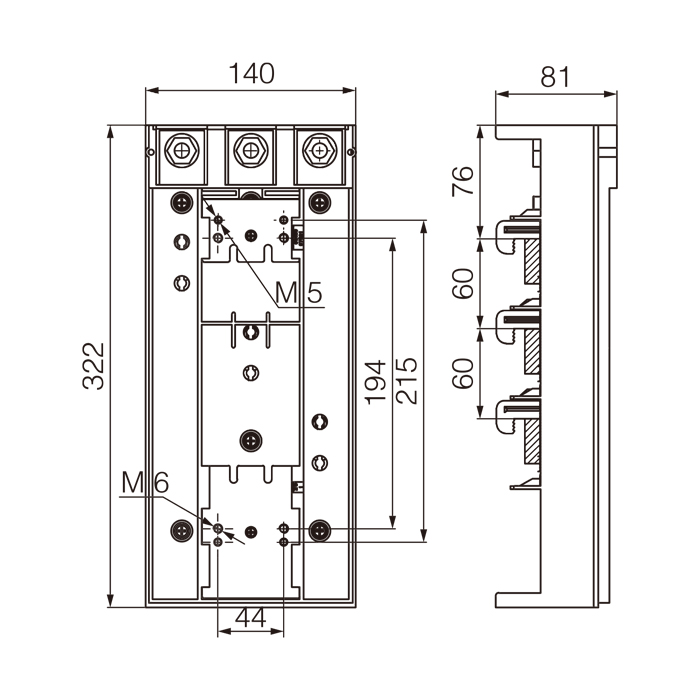

尺寸圖
